综述
“BP R ...”系列燃气燃烧器因其轻便的结构和其小巧的外形，对于那些需要高调节比紧凑型静音燃烧组件的设施来说,本系统产品是理想的选择。本燃烧器的结构采用碳钢制成：与火焰接触的零件采用耐热钢和镍铬合金。
在燃烧器外部，根据安装需要来确定方向，确定燃气管道、燃烧空气鼓风机和燃烧器自动控制单元的位置。
最大热功率为930 kW，最小热功率为 5 kW。
全自动运行可以有各种调节控制，比如开关、功率高低两段、燃气比调或燃气空气比例调节。最终控制系统可以使调节比达到50：1。
燃烧器可以提供以下款式：
- 内部风道式
- 外部风道式
特点
• 直接火花点火，电离式火焰探测电极。
• 天然气或液化石油气燃烧头，以及要求的其它气体燃料。
• 调节比50：1。
• 作为成套设备提供时，在其左侧或右侧应配有符合EN 746-2（或其它要求）的燃气管道。
• 方便安装、启动、和运行。
应用
• 陶瓷、砖、耐火材料：辊道干燥机、隧道干燥机、连续和间歇干燥机。
• 纺织品：定型机、烘干机、印染机。
• 表面处理：喷漆烘干机和窑炉。
• 纸张：机罩和烘干机的空气加热器。
• 转换：照相轮转凹板印刷、弹性印刷、联接器、以及粘合剂涂敷机的空气加热器。
• 食品：谷物烘干机、电烤炉。
• 烟草烘干等。
|

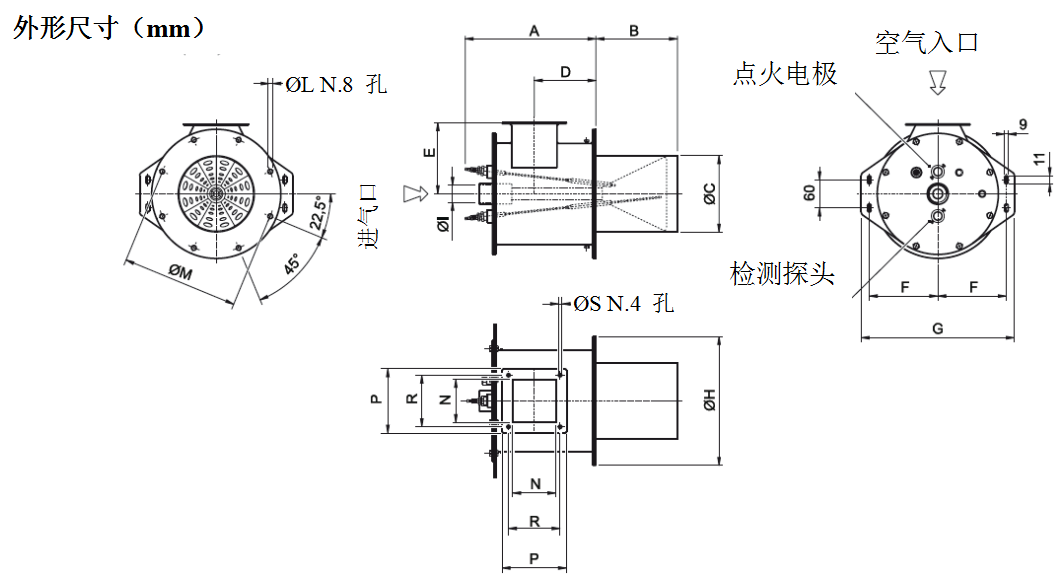

型号 |
A |
B |
ØC |
D |
E |
F |
G |
ØH |
ØI |
ØL |
ØM |
N |
P |
R |
ØS |
|
BP R 75 |
270 |
210 |
110 |
140 |
120 |
120 |
270 |
220 |
3/4" |
9.5 |
195 |
66 |
105 |
85 |
7 |
|
BP R 150 |
270 |
205 |
145 |
145 |
150 |
140 |
310 |
250 |
1" |
9.5 |
225 |
66 |
105 |
85 |
7 |
|
BP R 300 |
320 |
205 |
190 |
150 |
180 |
170 |
380 |
320 |
1"1/2 |
11.5 |
290 |
114 |
160 |
128 |
9 |
|
BP R 450 |
370 |
215 |
220 |
200 |
220 |
195 |
430 |
370 |
1"1/2 |
11.5 |
340 |
140 |
190 |
165 |
10 |
|
BP R 600 |
370 |
215 |
220 |
200 |
220 |
195 |
430 |
370 |
1"1/2 |
11.5 |
340 |
140 |
190 |
165 |
10 |
|
BP R 800 |
370 |
215 |
220 |
200 |
220 |
195 |
430 |
370 |
1"1/2 |
11.5 |
340 |
140 |
190 |
165 |
10 |
技术参数
|
型号 |
BP R 75 |
BP R 150 |
BP R 300 |
BP R 450 |
BP R 600 |
BP R 800 |
|
最小输出 |
5 kW |
4kW |
4kW |
18 kW |
18 kW |
18kW |
|
最大输出 |
87 kW |
180kW |
360 kW |
525 kW |
700 kW |
930kW |
|
燃料 |
天然气/液化气 |
|
||||
|
调节比 |
18：1 |
45：1 |
90：1 |
30：1 |
40：1 |
50 : 1 |
|
操作 |
仅做燃气调节 |
|
||||
|
最大过量空气 |
87 kW时50% |
180k时50% |
360 kW时50% |
525 kW时50% |
700 kW时50% |
930kW时50% |
|
火焰直径 |
160mm |
200mm |
250mm |
300mm |
350mm |
350mm |
|
火焰长度 |
600mm |
700mm |
600mm |
1000mm |
1000mm |
1000mm |
|
燃气供应压力 |
30mbar |
10mbar |
36mbar |
20mbar |
35mbar |
35mbar |
|
空气供应压力 |
10mbar |
5mbar |
12mbar |
10mbar |
17mbar |
17mbar |
|
重量 |
22kg |
38kg |
45kg |
48kg |
48kg |
52kg |
上述性能数据是指在它们最大功率情况下的数据。所示压力仅作参考。燃气压力参见甲烷气体。
性能数据和尺寸仅作参考。下一篇：BP R
